4 Pipe 히트펌프 개념

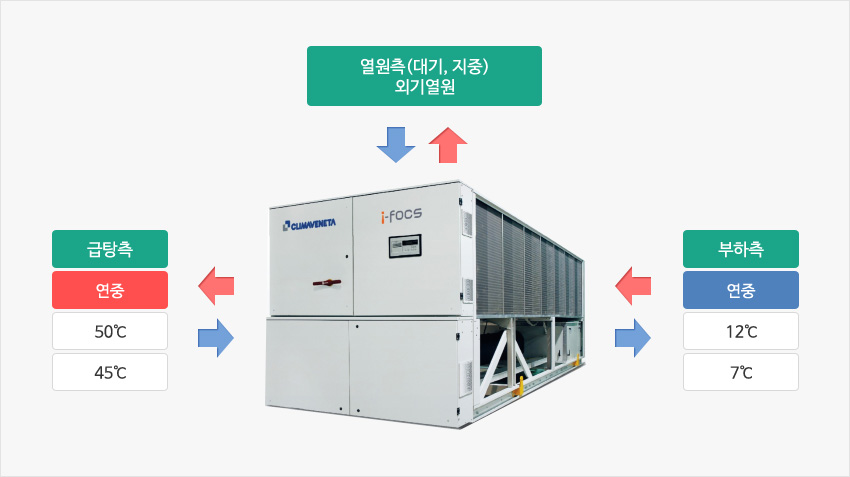

장비특징
• 히트펌프의 냉수측에는 연중 냉수공급
• 온수측에는 연중 온수공급
• 냉수, 온수펌프 각각 적용필요
• 동시부하 시 TER 6.5~8.0
• 수열원, 공기열원 가능

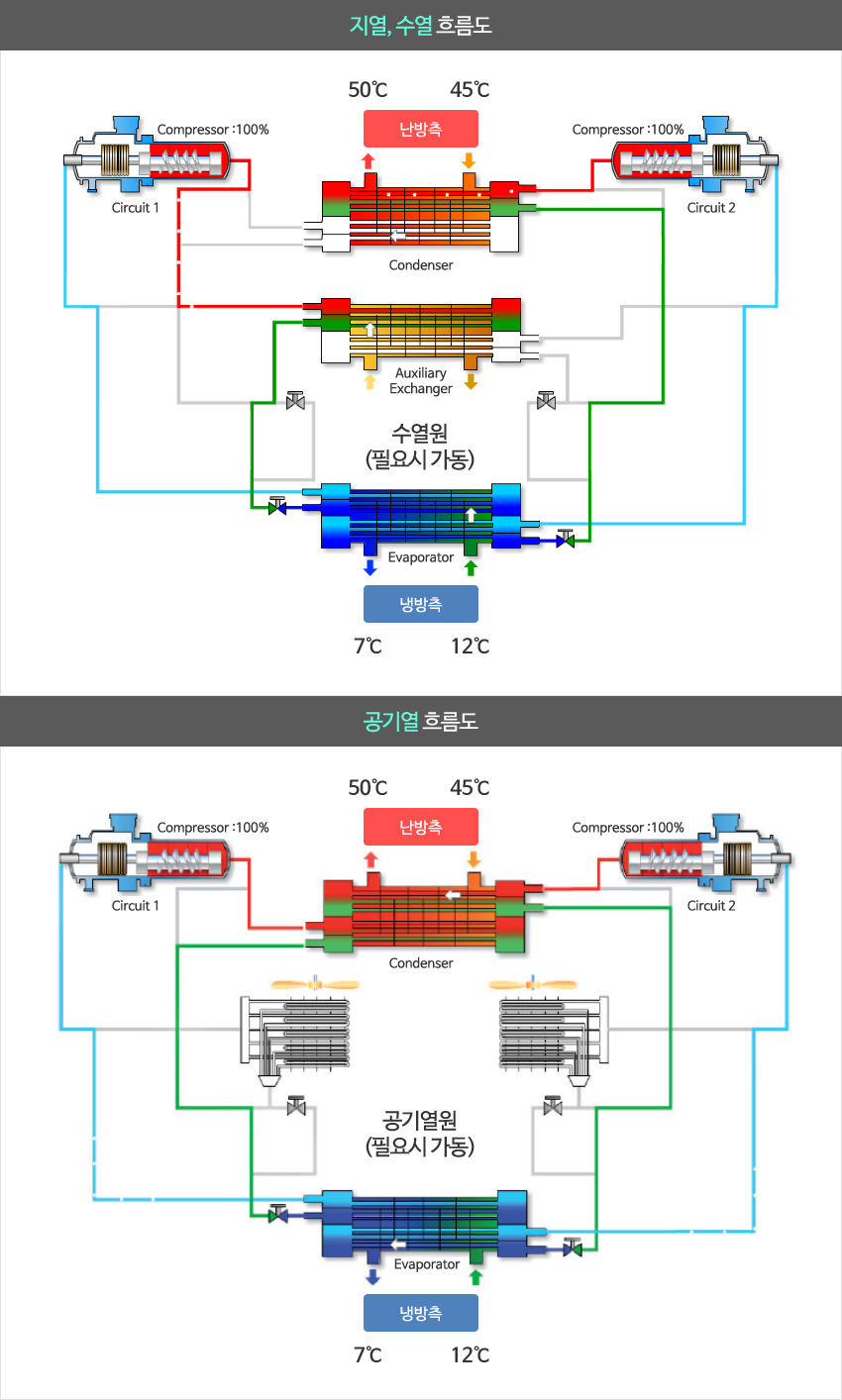

운전 흐름도
적용효과

연중 냉/온수

동시공급 가능

냉/난방 동시운전시

고효율 운전

냉방 / 난방 동시부하가 많은곳에 최적화된 장비

  => 인텔리전트 빌딩, 대형호텔, 스파 리조트, 식품공장 등

  => 병원 (BCR등에 4계절 냉수공급)

=> 외관을 중시한 커튼월 빌딩

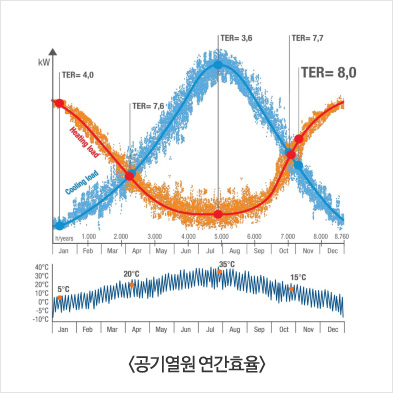

냉방 / 난방 동시부하운전 시 TER = 8.0 달성

=> (냉방용량 + 난방용량) / 운전동력
냉 / 난방과 서버실이 통합된 복합건물에 에너지절감
난방수를 열교환하여 급탕공급 가능함 (간접 가열식)

냉방부하 많은건물에 지열 천공수량 감소

  => 지열설계상 냉방, 난방 산정길이 차이많은 프로젝트 적용

=> 냉방길이 10% 감소 가능
냉동기 / 보일러 / 급탕기를 1대의 장비로 통합
  • 4계절 항상 고효율
  • - 장비의 선정은 건물 최대부하를 기준으로 선정.
  • - 이 때 피크부하를 제외한 계절(전체의 90% 기간)
      에는 장비가 부분부하 운전을 하게 됨.
  • - 4 Pipe 장비는 부분부하 동시 발생 및
      단일 피크부하 발생시에도 열원공급이 원활하며
  • - 동시부하 발생 시 총괄효율 = 8.0 달성
  •
  •
  •

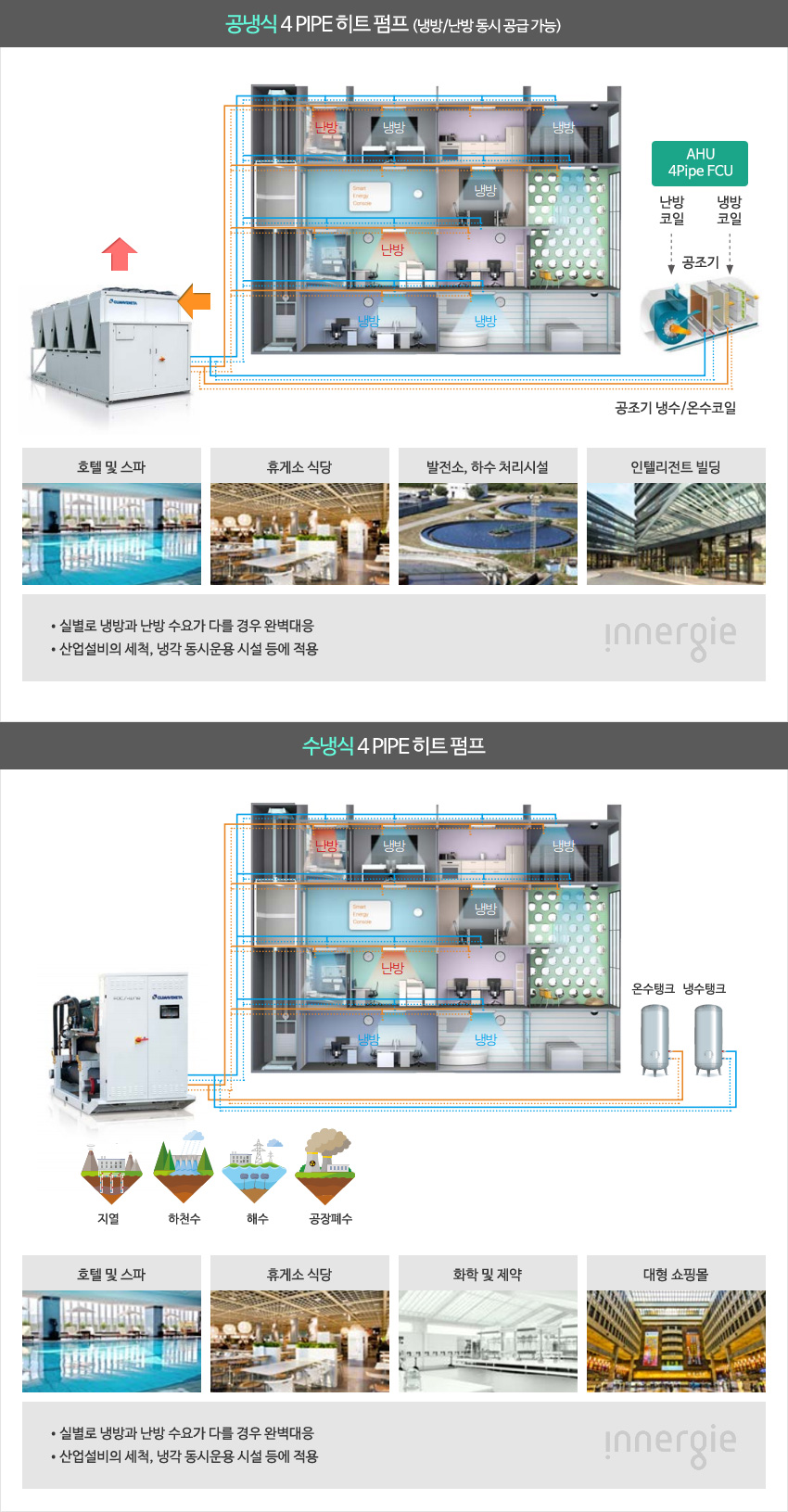

적용방식
4 Pipe
공랭식
히트펌프
• 실별로 냉방과 난방 수요가 다를 경우 완벽대응
  (사람별 간절기 냉난방 선호도, 건물 또는 실별 용도)
• 공조기 온수, 냉수 코일
• 산업설비의 세척, 냉각 동시운용 시설 등
